Ультразвуковые расходомеры

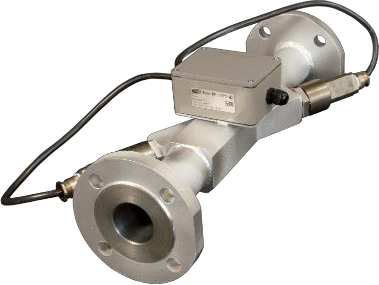

Ультразвуковой расходомер
Ультразвуковые расходомеры
Основные метрологические характеристики:
-температура окружающей среды:
1) для исполнения Т1 — от минус 30 оС до плюс 80 оС
2) для исполнения Т2 — от минус 55 оС до плюс 60 оС
атмосферное давление — от 84 до 107 кПа
1-напряжение питания — от 187 до 242 В, частотой от 49 до 51 Гц
2-12в постоянного тока
3-24В постоянного тока
Степень защиты от воздействия окружающей среды IP65
минимальное время выдержки расходомера во включённом состоянии до начала измерений — 15 минут.
Диапазоны измерения расхода, в зависимости от диаметра условного прохода трубопровода.
|
Диаметр условного прохода (Ду), мм |
Расход в рабочих условиях м, 3/ ч |
|||
|
Диапазон 1 |
Диапазон 2 |
|||
|
минимальный |
максимальный |
минимальный |
максимальный |
|
|
25 |
0,03 |
30 |
0,03 |
24 |
|
32 |
0,08 |
160 |
0,08 |
120 |
|
40 |
0,12 |
240 |
0,12 |
180 |
|
50 |
0,2 |
400 |
0,2 |
300 |
|
80 |
0,5 |
1000 |
0,5 |
800 |
|
100 |
0,8 |
1600 |
0,8 |
1200 |
|
150 |
2,0 |
4000 |
2,0 |
3000 |
|
200 |
5,0 |
10000 |
5,0 |
8000 |
|
250 |
8,0 |
16000 |
8,0 |
12000 |
|
300 |
10,0 |
20000 |
10,0 |
15000 |
|
400 |
16,0 |
32000 |
16,0 |
24000 |
|
500 |
25,0 |
50000 |
25,0 |
40000 |
|
700 |
100,0 |
50000 |
100,0 |
50000 |
|
800 |
160,0 |
50000 |
160,0 |
50000 |
Расходомер имеет следующие исполнения по типу выходного сигнала
частотный, в диапазоне от 100 до 1100 Гц
частотный, в диапазоне от 0 до 1000 Гц
числоимпульсный
токовый, в диапазоне от 4 до 20 мА
токовый, в диапазоне от 0 до 5 мА
выходной сигнал по протоколу HART
цифровой выходной сигнал по стандарту RS-485.
