Вихревые расходомеры

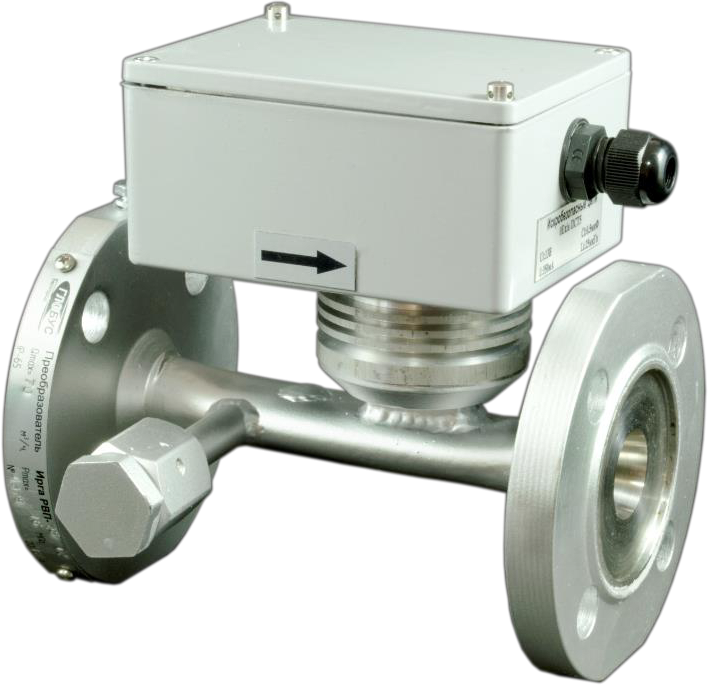

Расходомер вихревой
Вихревые расходомеры
Метрологические характеристики:
температура окружающей среды от минус 55 °С до плюс 80 °С
атмосферное давление от 84 до 107 кПа;
1- напряжение питания от 187 до 242 В частотой от 49 до 51 Гц;
2-12в постоянного тока
3-24В постоянного тока
Степень защиты от воздействия окружающей среды IP65
минимальное время выдержки расходомера во включённом состоянии до начала измерений 15 минут.
Диапазоны измеряемых расходов воздуха при избыточном давлении, не привышаюшим давление 20 КПа и температуре (20)0С
|
Диаметр условного прохода Д у, мм |
Расход в рабочих условиях м, 3/ ч |
||
|
минимальный (исп. Т80, Т150, Т280, Т300, Т350) |
минимальный (исп. Т460) |
максимальный |
|
|
20, 25 |
1,5 |
4,5 |
30,0 |
|
2,0 |
6,0 |
70,0 |
|
|
2,5 |
7,5 |
100,0 |
|
|
32 |
4,0 |
12,0 |
160,0 |
|
40 |
6,0 |
18,0 |
240,0 |
|
50 |
10,0 |
30,0 |
400,0 |
|
80 |
20,0 |
60,0 |
1000,0 |
|
100 |
30,0 |
100,0 |
1500,0 |
|
150 |
100,0 |
250,0 |
4000,0 |
|
200 |
200,0 |
350,0 |
9000,0 |
|
250 |
250,0 |
750,0 |
12000,0 |
|
300 |
350,0 |
1500,0 |
16000,0 |
|
400 |
640,0 |
2500,0 |
30000,0 |
|
500 |
1000,0 |
3000,0 |
80000,0 |
|
700 |
1900,0 |
5700,0 |
80000,0 |
|
800 |
2100,0 |
6300,0 |
80000,0 |
Расходомер имеет следующие исполнения по типу выходного сигнала
частотный, в диапазоне от 100 до 1100 Гц
частотный, в диапазоне от 0 до 1000 Гц
числоимпульсный
токовый, в диапазоне от 4 до 20 мА
токовый, в диапазоне от 0 до 5 мА
выходной сигнал по протоколу HART
цифровой выходной сигнал по стандарту RS-485
